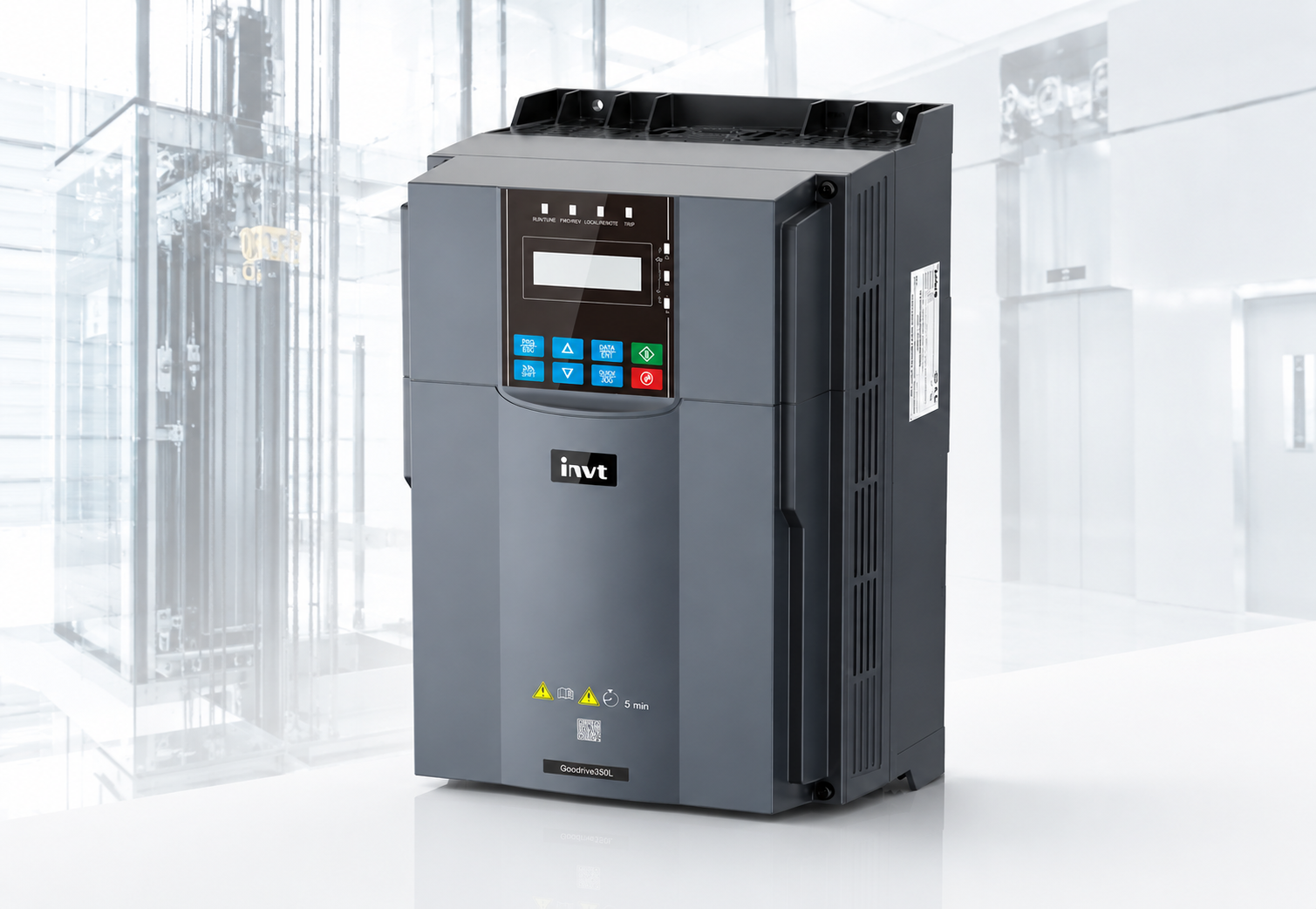

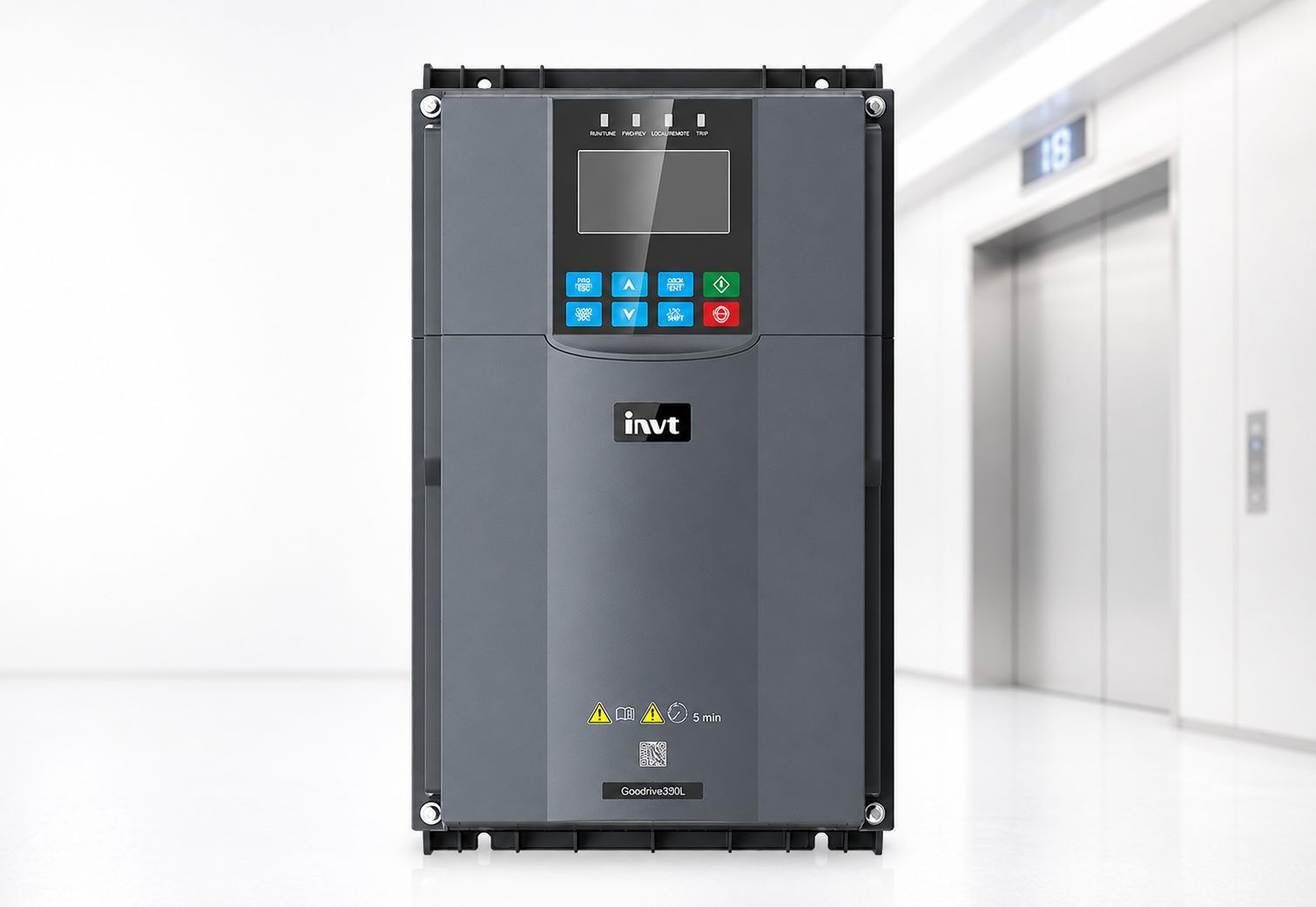

GD390L Frekvenčni Pretvornik za Dvigala
GD390L je nova generacija namenskih frekvenčnih pretvornikov INVT za pogone dvigal. Združuje napredno vektorsko regulacijo, integrirane varnostne funkcije, podporo različnim enkoderjem in komunikacijske možnosti za gladko, tiho in zanesljivo delovanje osebnih ter tovornih dvigal.
Namenski frekvenčni pretvornik za sodobna dvigala
INVT GD390L je razvit posebej za pogone osebnih in tovornih dvigal, kjer so pomembni natančno krmiljenje motorja, udobje vožnje, varnost in zanesljivo delovanje.
Napredna vektorska regulacija omogoča gladko krmiljenje hitrosti in navora ter stabilno delovanje tudi pri spremembah obremenitve med vožnjo dvigala.
Integrirane varnostne funkcije, podpora različnim vrstam enkoderjev, komunikacija Modbus in CANopen ter povezava s programsko opremo INVT Workshop omogočajo enostavno vključitev v sodobne sisteme dvigal.
Ključne prednosti
- Namenska zasnova za osebna in tovorna dvigala
- Napredna vektorska regulacija motorja
- Standardno integrirana funkcija STO
- Varnostni nivo STO SIL3
- Elektronska funkcija star-shorting
- Podpora različnim vrstam enkoderjev
- Komunikacija Modbus in CANopen
- Gladko, tiho in stabilno delovanje
Glavne funkcije
Advanced Vector Control
Napredna regulacija hitrosti in navora omogoča stabilno ter natančno delovanje pogona v celotnem območju hitrosti.
STO SIL3
Standardno integrirana funkcija Safe Torque Off zagotavlja visoko stopnjo funkcionalne varnosti pogonskega sistema.
Electronic Star-Shorting
Standardna elektronska funkcija star-shorting omogoča hitro odzivnost in visoko zanesljivost sistema.
Encoder Support
Podpora Sin/Cos in absolutnim enkoderjem ter 5 V in 12 V enkoderjem za asinhronske motorje.
CANopen / Modbus
Podpora standardnima komunikacijskima protokoloma omogoča prilagodljivo integracijo v krmilne sisteme dvigal.
INVT Workshop
Povezava s programsko opremo INVT Workshop omogoča spremljanje parametrov in zajem podatkovnih valovnih oblik v realnem času.
Tipične aplikacije
GD390L je namenjen različnim sistemom osebnih in tovornih dvigal v stanovanjskih, poslovnih, javnih in komercialnih objektih.
Gladko in udobno delovanje dvigala
Pri pogonih dvigal je poleg zmogljivosti pomembno tudi udobje potnikov. GD390L zagotavlja gladke tokovne valovne oblike pri nizkih in visokih frekvencah ter stabilno delovanje pri nenadnih spremembah obremenitve.
Napredna regulacija pomaga zmanjševati vibracije in hrup pogonskega sistema ter omogoča gladke prehode med pospeševanjem, konstantno hitrostjo in ustavljanjem.
Zaradi namenske zasnove je GD390L primeren tako za nove sisteme dvigal kot tudi za modernizacijo obstoječih pogonskih rešitev.
Udobje vožnje
- Gladko pospeševanje in zaviranje
- Stabilno delovanje pri spremembah obremenitve
- Nizka raven vibracij
- Zmanjševanje hrupa pogonskega sistema
- Natančna regulacija hitrosti
- Visoka dinamična odzivnost
Varnost in reševalne funkcije
Safe Torque Off
Standardna funkcija STO omogoča varno izključitev navora motorja ter dosega varnostni nivo SIL3.
220 V Rescue
GD390L podpira tradicionalni reševalni način z vhodnim napajanjem 220 VAC.
48 V Rescue
Podprto je tudi pomožno napajanje 48 V za reševalno vožnjo v primeru izpada glavnega napajanja.
Light Load Detection
Pretvornik omogoča samodejno prepoznavanje smeri manjše obremenitve med reševalnim delovanjem.
Power Grid Adaptability
Zasnova omogoča dobro prilagodljivost na nihanja in spremembe napajalnega omrežja.
European Standards
GD390L je zasnovan skladno z zahtevami IEC/EN 61800-3 ter standardi energetske učinkovitosti IEC/EN 61800-9-2.
Razpon moči in napajalne izvedbe
Serija GD390L pokriva več napajalnih izvedb ter razpone moči od 2,2 kW do 37 kW, kar omogoča uporabo pri različnih izvedbah pogonov dvigal.
Pri pravilni izbiri pretvornika je treba poleg moči motorja upoštevati nazivni tok, vrsto motorja, tip enkoderja, napajalno napetost, hitrost dvigala in zahteve posamezne aplikacije.
Napajanje in moči
- 3 × 380–440 VAC: 4–37 kW
- 3 × 220–240 VAC: 2,2–18,5 kW
- 1 × 220–240 VAC: 2,2–18,5 kW
- Namenska izvedba za pogone dvigal
- Podpora različnim vrstam enkoderjev
Tehnična dokumentacija
Prenesite kratka navodila za zagon, uporabniški priročnik in certifikate energetske učinkovitosti za serijo INVT GD390L.
Zakaj izbrati INVT GD390L?
GD390L združuje namensko zasnovo za dvigala, napredno vektorsko regulacijo in integrirane varnostne funkcije v eni kompaktni pogonski rešitvi.
Podpora različnim enkoderjem, komunikaciji CANopen in Modbus ter diagnostičnim funkcijam omogoča prilagodljivo vključitev v nove ali obstoječe sisteme dvigal.
Poseben poudarek na kakovosti regulacije, zmanjševanju vibracij in hrupa ter stabilnosti pri spremembah obremenitve omogoča udobno in zanesljivo delovanje dvigala.
Tehnične značilnosti
- Moči od 2,2 do 37 kW
- Napajalne izvedbe 220–440 VAC
- Napredna vektorska regulacija
- STO funkcija, SIL3
- Elektronski star-shorting
- Sin/Cos in absolutni enkoderji
- 5 V / 12 V enkoderji za asinhronske motorje
- CANopen in Modbus
- LED ali LCD upravljalni panel
Potrebujete pomoč pri izbiri pogona za dvigalo?
Pomagamo vam pri izbiri ustreznega GD390L pretvornika glede na moč motorja, nazivni tok, napajanje, tip motorja, enkoder ter zahteve sistema dvigala.
Pošljite povpraševanjeŽelite ponudbo za INVT GD390L?
INVT GD390L frekvenčni pretvorniki so na voljo v naši spletni trgovini. Oglejte si modele, specifikacije in možnosti nakupa.
