INVT HMI PRIKAZOVALNIKI

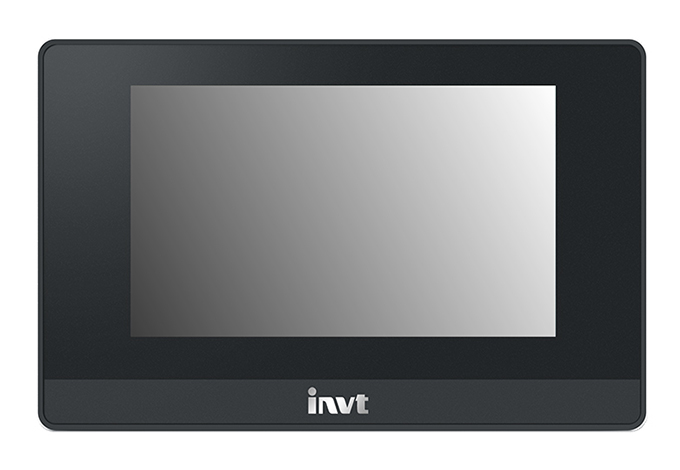

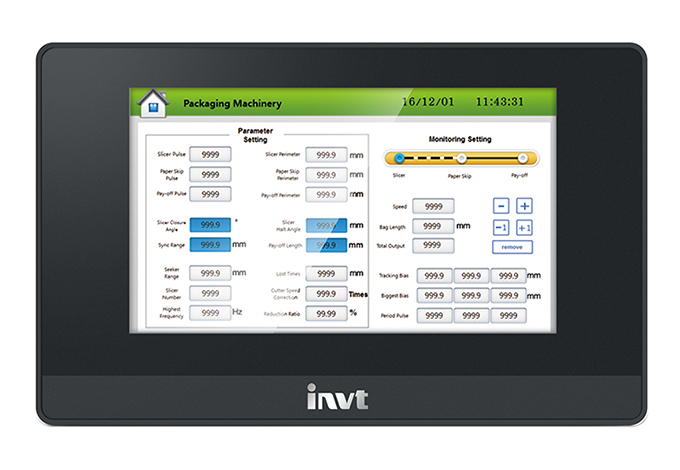

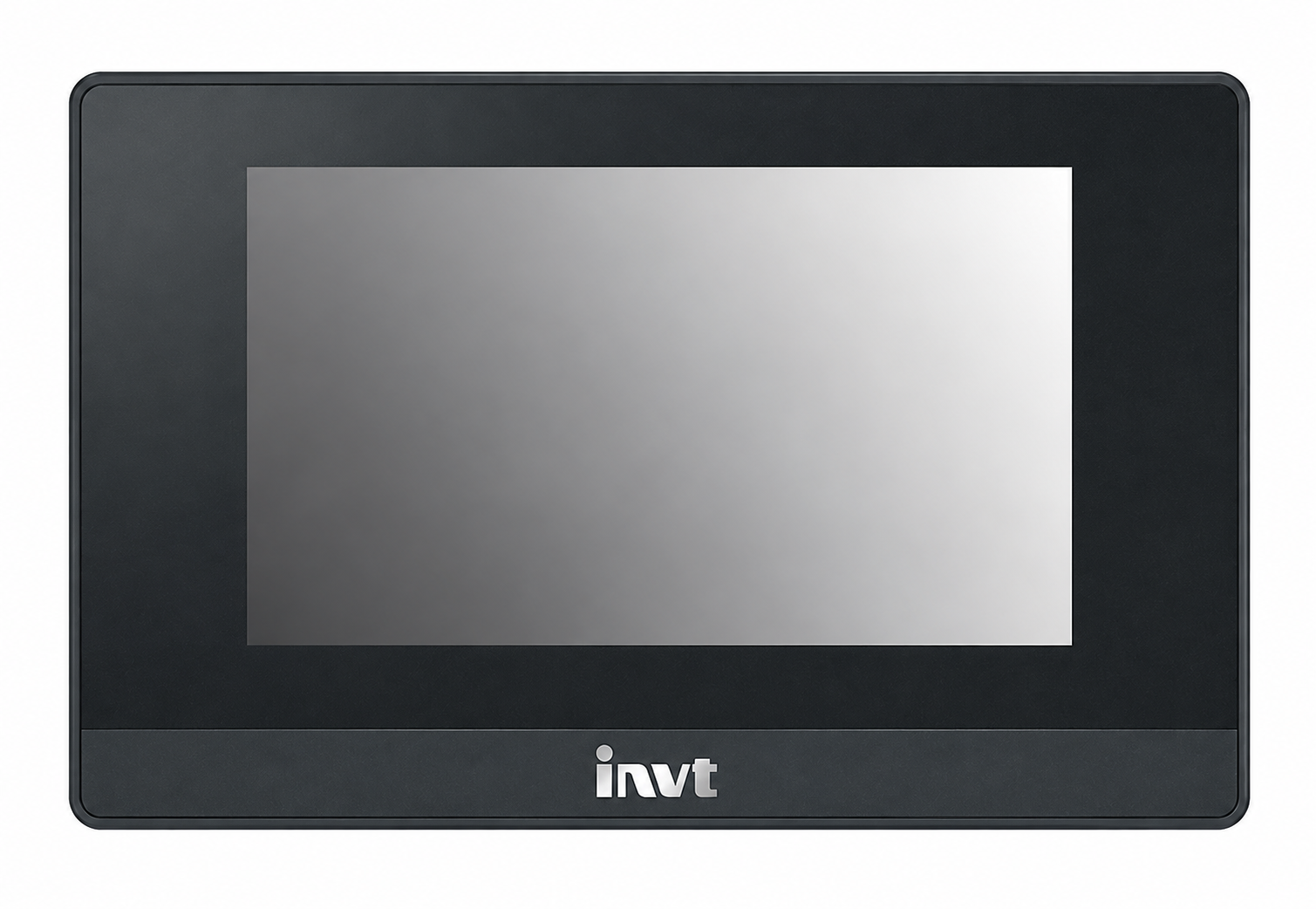

VS-Q Serija HMI Prikazovalniki

VS-Q serija HMI prikazovalnikov je moderna industrijska platforma za upravljanje strojev in procesov. Ponuja visoko zmogljivost, enostavno konfiguracijo, široko povezljivost in zanesljivo delovanje v industrijskih okoljih.

GD20 invt

4.3″–15.6″

1.2 GHz CPU

Ethernet + RS485

Modbus RTU/TCP

Linux OS

IP65 front panel

Velikosti in resolucije HMI zaslonov

VS-Q serija HMI prikazovalnikov je na voljo v različnih velikostih zaslonov, kar omogoča izbiro optimalne rešitve glede na zahteve aplikacije, prostor za vgradnjo in zahtevano preglednost uporabniškega vmesnika.

4.3″

VS043Q

480 × 272 px

Kompaktna izvedba za manjše stroje, lokalne upravljalne panele in osnovne aplikacije.

7″

VS070Q

800 × 480 px

Univerzalna velikost zaslona za večino industrijskih strojev in avtomatizacijskih rešitev.

10.2″

VS102Q

1024 × 600 px

Večji zaslon za zahtevnejše vizualizacije, procese in napredne uporabniške vmesnike.

15.6″

VS156Q

1920 × 1080 px

Velik Full HD industrijski zaslon za kompleksne sisteme, linije in napredne aplikacije.

Tehnične specifikacije VS-Q HMI

Podrobna primerjava modelov VS-Q glede na zaslon, zmogljivost, komunikacijske vmesnike, napajanje in dimenzije.

Prikaži tehnične specifikacije +

Na manjših zaslonih lahko tabelo pomaknete levo ali desno.

Specifikacija	VS-043QE	VS-043QS	VS-070QE	VS-070QS	VS-070QS-G	VS-102QS	VS-102QS-G	VS-156QS
Zaslon
Velikost zaslona	4.3″	4.3″	7″	7″	7″	10.2″	10.2″	15.6″
Ločljivost	480 × 272	480 × 272	800 × 480	800 × 480	1024 × 600	1024 × 600	1024 × 600	1920 × 1080
Material zaslona	ITO
Barvna globina	24 bit
Svetilnost	400 cd/m²	400 cd/m²	450 cd/m²	450 cd/m²	450 cd/m²	450 cd/m²	450 cd/m²	300 cd/m²
Osvetlitev	LED
Življenjska doba osvetlitve	20.000 h							15.000 h
Touch panel	4-žilni uporovni visokonatančni touch panel
CPU in pomnilnik
CPU	Cortex-A7 1 GHz, dual core							Cortex-A7 1.2 GHz
RAM	128 MB DDR3							256 MB DDR3
Flash	128 MB Flash							4 GB eMMC

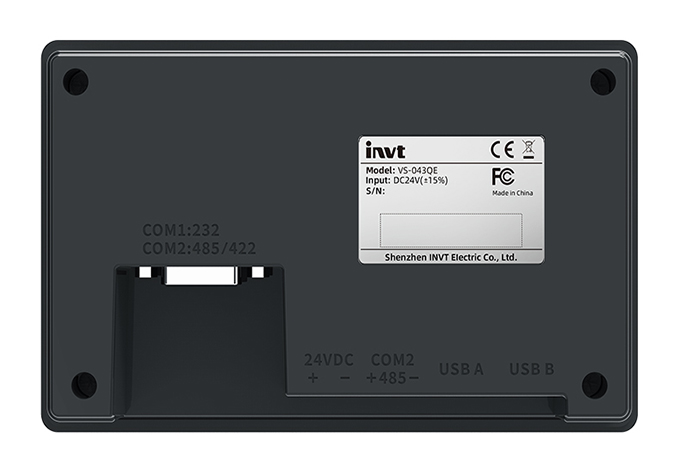

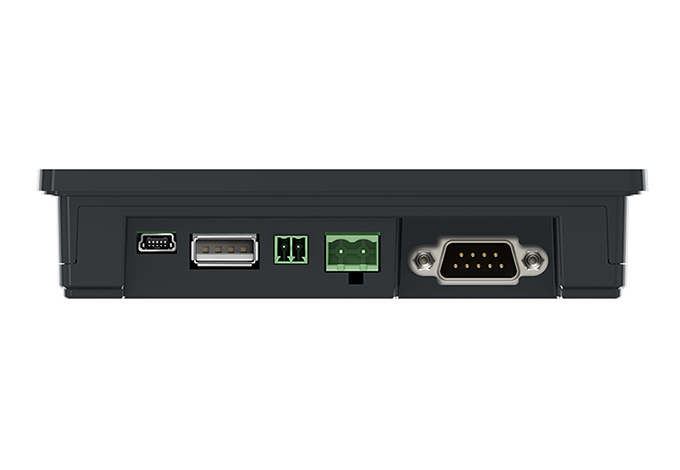

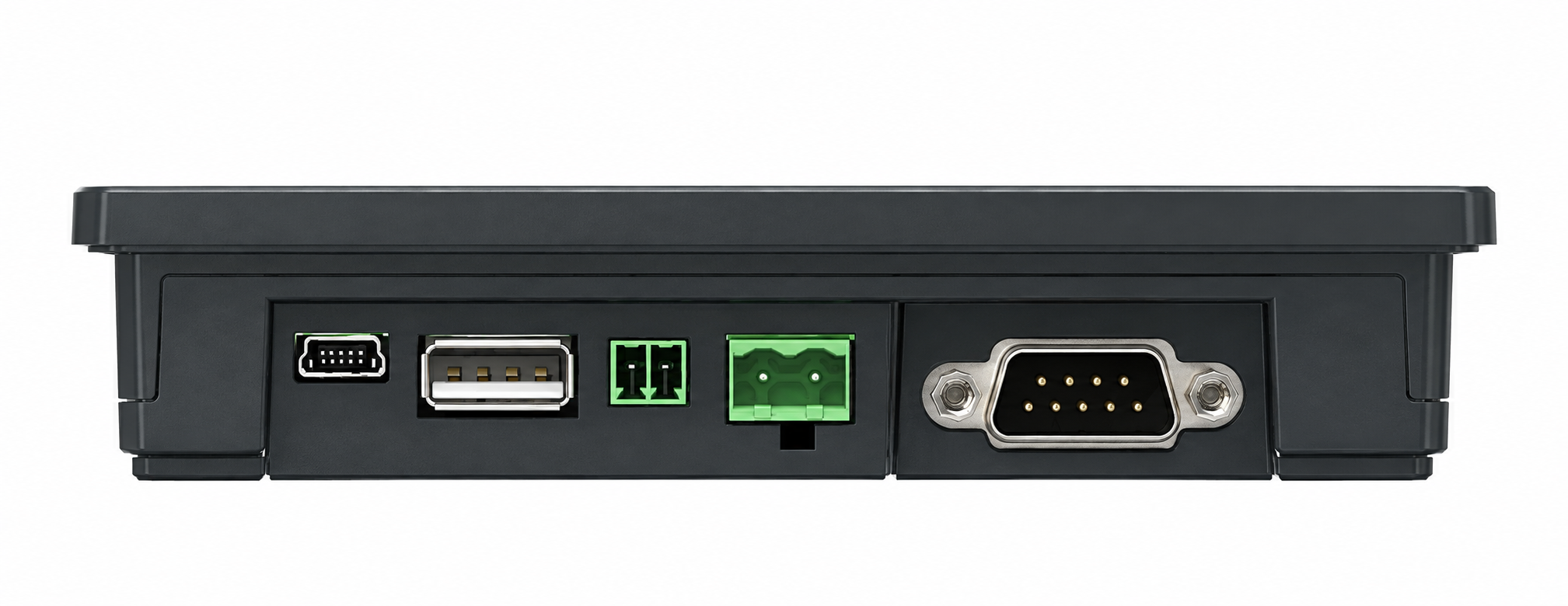

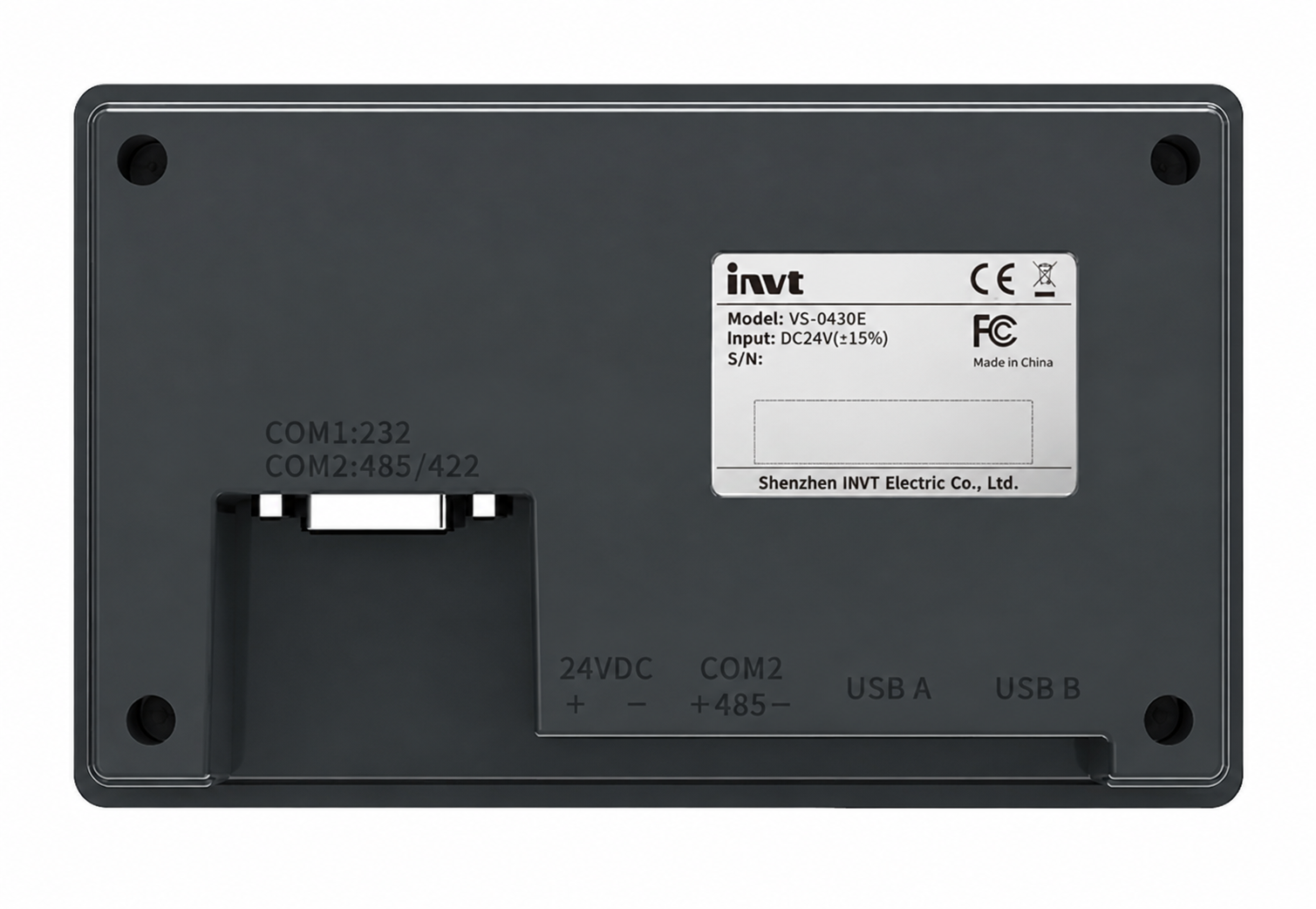

Komunikacijski vmesniki
USB	1× USB Host + 1× USB Client
COM1	RS232	RS485	RS232	RS232	RS232	RS232	RS232	RS232
COM2	RS485/422	–	RS485/422	RS485/422	RS485/422	RS485/422	RS485/422	RS485/422
COM3	–	–	RS485	RS485	RS485	RS485	RS485	RS485
Ethernet	–	Da	–	Da	Da	Da	Da	Da
SD kartica	–
WiFi	–	–	–	–	Da	–	Da	Da
Napajanje
Nazivna napetost	12–24 VDC ±15 %
Nazivna moč	3 W	3 W	4 W	4 W	4 W	7 W	7 W	10 W
Okolje
Delovna temperatura	−20 °C do +55 °C
Delovna vlažnost	5–95 % RH, brez kondenzacije
Stopnja zaščite	IP65 – sprednja plošča
Certifikati
CE	EN55032, EN55035
FCC	FCC Class A
Dimenzije in teža
Zunanje dimenzije	139 × 86 × 31 mm	139 × 86 × 31 mm	203 × 145 × 35 mm	203 × 145 × 35 mm	203 × 145 × 35 mm	273 × 211 × 40 mm	273 × 211 × 40 mm	395 × 257 × 31 mm
Vgradna odprtina	132 × 80 mm	132 × 80 mm	192 × 138 mm	192 × 138 mm	192 × 138 mm	259 × 201 mm	259 × 201 mm	383 × 246 mm
Teža	200 g	214 g	700 g	700 g	700 g	1050 g	1050 g	2450 g
Konfiguracija
Programska oprema	HMITOOL

Dimenzije HMI prikazovalnikov

Dimenzije HMI VS-Q serije od 4.3″ do 15.6″ za načrtovanje vgradnje in pripravo upravljalnih panelov.

Odpri dimenzije HMI (PDF)

Industrijski HMI za sodobne stroje

VS-Q serija omogoča hitro in pregledno upravljanje industrijskih sistemov z naprednim grafičnim vmesnikom ter stabilno komunikacijo z različnimi PLC sistemi.

Visoko zmogljiv procesor omogoča tekoče delovanje, napredne vizualizacije in učinkovito obdelavo podatkov v realnem času.

Zaradi široke podpore komunikacijskih protokolov se enostavno integrira v različne industrijske avtomatizacijske sisteme.

Ključne prednosti

Visokozmogljiv industrijski CPU
Več velikosti zaslonov
Ethernet in RS komunikacija
Modbus RTU in Modbus TCP
IoT in oddaljen dostop
Enostavna konfiguracija
IP65 zaščita sprednje plošče

Glavne funkcije

Hitra obdelava

Stabilno in tekoče delovanje HMI uporabniškega vmesnika.

Komunikacije

RS485, RS232 in Ethernet povezljivost za industrijske sisteme.

Modbus podpora

Modbus RTU in TCP za enostavno integracijo s PLC sistemi.

IoT pripravljenost

Povezava v nadzorne sisteme in moderne podatkovne platforme.

Programska oprema

Enostavno grafično programiranje in konfiguracija zaslonov.

Industrijska robustnost

Zanesljivo delovanje v zahtevnih industrijskih pogojih.

Aplikacije

Stroji v proizvodnji

Pakirni sistemi

HVAC sistemi

Črpalne postaje

Avtomatizacija linij

Procesna industrija

Tehnična dokumentacija

Prenesite katalog, navodila, tehnično dokumentacijo in programsko opremo za VS-Q HMI serijo.

Katalog VS-Q HMI serije Dimenzije HMI VS-Q serija Navodila za HMITOOL programsko opremo CE izjava o skladnosti VS-Q HMI Navodila za povezavo s TS600 PLC

Programska oprema HMITOOL

HMITOOL je programsko okolje za konfiguracijo, izdelavo grafičnih zaslonov in nastavitev komunikacije z industrijskimi napravami. Programska oprema se nahaja na originalnem strežniku INVT.

Prenos HMITOOL
